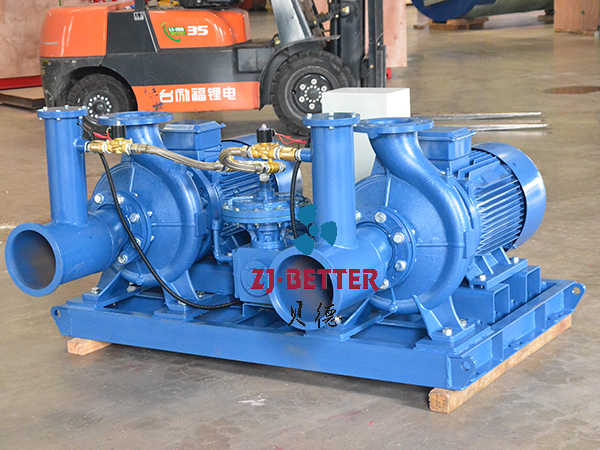

疊片同步自吸泵的工作效率受哪些因素影響？

一、核心影響因素（按影響權重排序）

1. 結構設計與制造精度（基礎影響因素）

• 疊片組件設計：
  • 疊片材質（如耐磨橡膠、工程塑料、不銹鋼）：材質硬度不足易導致疊片磨損、變形，造成流體泄漏（容積損失）；介質含顆粒時需選用耐磨材質（如聚氨酯疊片），否則疊片間隙增大，效率下降 10%-20%。
  • 疊片數量與厚度：疊片數量過少，氣液分離不充分，自吸過程中能量浪費；數量過多則流道阻力增大，水力損失上升。通常疊片數量需與泵的額定流量匹配（如 100m³/h 流量對應 8-12 片疊片）。
  • 疊片同步機構（同步齒輪 / 同步帶）：同步精度不足會導致疊片運動不協調，出現 “空轉” 或 “卡滯”，機械損失增加；齒輪嚙合間隙過大（超過 0.1mm）會導致傳動效率下降 5%-8%。
• 泵體與流道設計：
  • 氣液分離室容積：容積過小，氣液未完全分離就進入葉輪，導致 “氣蝕” 或 “空轉”，效率驟降；容積過大則流體滯留時間長，能量損耗增加。理想分離室容積應為泵額定流量的 1.5-2 倍。
  • 流道光滑度與曲率：流道內壁粗糙度 Ra＞3.2μm 時，沿程阻力顯著增大（水力損失與粗糙度成正比）；流道曲率突變（如直角轉彎）會產生局部渦流，造成能量浪費，建議流道曲率半徑≥流道直徑的 3 倍。
• 軸封與軸承精度：
  • 軸封類型（機械密封、填料密封）：填料密封的摩擦損耗是機械密封的 2-3 倍，長期運行時機械密封效率優勢明顯（機械密封功耗占泵總功耗的 2%-5%，填料密封占 8%-12%）。
  • 軸承精度（如 P6 級、P5 級）：精度不足會導致軸系振動，機械摩擦損失增加，同時影響疊片同步運動，建議選用 P5 級以上精密軸承。

2. 運行工況參數（動態影響因素）

• 實際流量與額定流量的匹配度：
  • 流量偏離額定值 ±20% 以上時，效率下降 15%-30%：流量過?。ㄈ珙~定 50m³/h，實際 20m³/h），泵內流體流速低，易產生渦流和回流，水力損失增大；流量過大（如實際 80m³/h），疊片同步機構負荷超載，機械損失劇增，同時氣液分離不及時，出現 “帶氣運行”。
• 吸入深度與自吸高度：
  • 自吸高度超過泵的額定值（通常疊片自吸泵額定自吸高度為 5-8m），會導致吸入管路負壓過大，空氣無法及時排出，泵長期處于 “自吸未完成” 狀態，效率下降 30% 以上，甚至燒毀電機。
  • 吸入管路長度（建議≤10m）和彎頭數量（≤3 個）：管路過長或彎頭過多會增加吸入阻力，導致自吸時間延長，能量浪費；若需延長管路，需同步增大管路直徑（如原 DN50 管路延長至 15m 時，需更換為 DN65 管路）。
• 出口壓力與揚程：
  • 實際揚程超過額定揚程的 1.2 倍時，泵處于 “超壓運行” 狀態，流體流速降低，疊片負荷增大，機械效率下降；揚程過低（低于額定值的 0.8 倍），則泵的輸出功率過剩，能量浪費（如額定揚程 50m，實際使用 30m 時，效率下降 10%-15%）。

3. 輸送介質特性（關鍵影響因素）

• 介質粘度：
  • 粘度超過 200mPa?s 時，流體流動性下降，沿程阻力和局部阻力急劇增大，水力效率顯著降低（粘度每增加 100mPa?s，效率下降 8%-12%）。例如，輸送原油（粘度 500mPa?s）時，效率僅為輸送清水時的 60%-70%。
  • 應對措施：粘度較高時，需選用低轉速泵（如 1450r/min 替代 2900r/min），或增大流道直徑，減少阻力。
• 介質含固量與顆粒尺寸：
  • 含固量超過 5%（質量分?jǐn)?shù)）時，顆粒會加劇疊片、葉輪的磨損，導致容積損失增加；顆粒尺寸超過疊片間隙（通常 0.5-1mm）時，會造成疊片卡滯，機械效率下降。
  • 例如，輸送污水處理廠回流污泥（含固量 8%，顆粒尺寸≤2mm）時，需選用耐磨疊片和加厚葉輪，否則效率每月下降 3%-5%。
• 介質溫度與腐蝕性：
  • 溫度超過 80℃時，疊片材質（如橡膠）易老化、變硬，密封性能下降，同時介質粘度降低但蒸汽壓升高，易引發氣蝕；溫度低于 0℃時，介質凝固會導致泵啟動時疊片卡滯，啟動效率為 0。
  • 腐蝕性介質（如酸堿溶液）會腐蝕疊片和泵體流道，導致表面粗糙度增加、密封失效，效率下降 15%-25%，需選用耐腐蝕材質（如氟橡膠疊片、316L 不銹鋼泵體）。

4. 維護保養與設備狀態（動態優化因素）

• 部件磨損與老化：
  • 疊片磨損（厚度減少 10% 以上）、葉輪氣蝕坑（深度超過 0.5mm）、軸封泄漏（泄漏量＞5 滴 /min）都會導致容積損失和機械損失增加；同步齒輪磨損（齒面磨損量＞0.2mm）會導致傳動效率下降。
• 結垢與堵塞：
  • 介質含雜質（如碳酸鈣、污泥）時，流道、疊片間隙易結垢，導致流道截面積減小、阻力增大，效率下降（結垢厚度每增加 1mm，效率下降 5%-7%）。
• 安裝與校準偏差：
  • 泵軸與電機軸同軸度偏差超過 0.05mm，會導致軸承振動、機械摩擦增大，機械效率下降 8%-10%；吸入管路未安裝過濾器（濾網孔徑＞5mm），易導致顆粒進入泵體，加劇部件磨損。

二、效率優化的可執行措施（工業 / 市政場景直接應用）

1. 選型階段：從源頭匹配效率最優工況

• 按介質特性選擇疊片材質：清水 / 輕度污水選用丁腈橡膠疊片；含顆粒介質（如砂石污水）選用聚氨酯疊片；酸堿介質選用氟橡膠疊片。
• 按實際工況匹配額定參數：實際流量、揚程需落在泵效率曲線的高效區（通常為額定值的 80%-120%），例如市政污水處理場景（流量 80m³/h，揚程 30m），需選用額定參數為 100m³/h、35m 的泵，避免 “大馬拉小車”。
• 優先選擇機械密封 + P5 級軸承的配置，減少機械損失。

2. 運行階段：動態調整工況參數

• 控制自吸高度：實際自吸高度≤額定值的 80%（如額定自吸高度 7m，實際使用≤5.6m），吸入管路長度≤8m，彎頭≤2 個，且管路坡度≥1%（防止積液）。
• 避免超流量 / 超揚程運行：通過出口閥門調節流量（開度控制在 60%-100%），或采用變頻調速（VFD），當流量需求變化時，變頻調節可使效率保持在高效區（比閥門節流節能 15%-30%）。
• 介質預處理：含顆粒介質需加裝前置過濾器（濾網孔徑≤疊片間隙的 1/2）；高粘度介質可預熱（如原油加熱至 40-60℃），降低粘度后再輸送。

3. 維護階段：定期保養減少效率衰減

• 制定維護周期表（按運行小時數）：

  維護項目	維護周期（運行小時）	維護標準	效率提升效果
  疊片檢查與更換	2000-3000（含顆粒介質）/5000（清水）	疊片厚度磨損≤5%，無變形、裂紋	恢復效率 5%-15%
  流道結垢清理	1500-2000（污水 / 高鈣介質）	流道內壁粗糙度 Ra≤3.2μm	提升效率 3%-7%
  同步齒輪 / 軸承檢查	3000-4000	齒輪嚙合間隙≤0.1mm，軸承無異響	恢復機械效率 3%-5%
  同軸度校準	1000（新機）/2000（運行后）	同軸度偏差≤0.05mm	降低機械損失 5%-8%

• 緊急處理措施：若泵效率突然下降 10% 以上，優先檢查：① 疊片是否卡滯 / 磨損；② 吸入管路是否漏氣（用肥皂水檢測接口）；③ 流道是否堵塞（拆泵體清理雜質）。

三、典型場景效率衰減案例與解決方案

四、總結
